XT LUX

Asmaa Allali — Mon, 17 Feb 2025 14:58:37 +0000

Description et applications

Lanterneau modulaire en polycarbonate cellulaire, doté d’une grande protection contre les rayons Ultra-Violets, d’une grande durabilité et grandes caractéristiques thermiques et mécaniques. Livré à l’unité, longueur selon commande. Éclairage naturel depuis le faîtage jusqu’au chéneau del a toiture isolante mise en oeuvre avec le panneau HI-XT pour la construction industrielle, résidentielle, commerciale et les installations sportives.

Téléchargements

Fiche technique – XT LUX

Télécharger

Fiche de montage – XT LUX

Télécharger

Déclaration de prestations – XT LUX 30 mm

Télécharger

Déclaration de prestations – XT LUX 40 mm

Télécharger

Techniques caractéristiques

Caractéristiques

Coleur Blanc opale

Épaisseur 30 mm |40 mm

Largeur utile de plaque 1.000 ± 5 mm

Longueur du panneau sur mesure

Transmission de la lumière 39 %

Isolation thermique 1,05 W/m2K

Isolation acoustique 21 dB

Coefficient de dilatation linéale 0,065 mm/mºC

Réaction au feu Euroclasse B-s1,d0 (UNE-EN 13501-1)

Protection UV Coextrusion face extérieure

Plage de températures de service -30º à + 120ºC

Distance maximum entre supports 2.000 mm

Transmission de l’énergie solaire (valeur G) 45% (30 mm) | 42 % (40 mm)

La entrada XT LUX se publicó primero en Huurre.

TZ-CLIC

Asmaa Allali — Sat, 26 Oct 2024 08:44:21 +0000

Produit

Plaque de lanterneau en polycarbonate cellulaire avec fixation invisible, protection contre les rayons UV et classement de réaction au feu Euroclasse B-s1,d0.
Avec une épaisseur de 30 mm et une largeur utile de 1 150 mm, elle est compatible avec n’importe quelle épaisseur de panneau HI-CT et, ayant la même largeur utile que le panneau, elle conserve sa modulation et est compatible avec tous ses accessoires.

Téléchargements

Fiche tecnique – TZ Clic

Télécharger

fiche de montage – TZ CLIC

Télécharger

Déclaration de prestations – TZ-Clic

Télécharger

Applications

Éclairage naturel dans les bardages à base de panneaux sandwich pour la construction industrielle, commerciale ou les installations sportives.

Caractéristiques techniques

El lucernario TZ-CLIC dispone de un sistema de fijación oculta mediante una grapa fijada al tornillo de sujecLe puits de lumière TZ-CLIC dispose d’un système de fixation caché par clip fixé sur la vis de fixation du panneau adjacent, ce qui évite de perforer le polycarbonate. Un profilé cache-joint masque l’ensemble, garantissant une finition parfaite et l’étanchéité du système.ión del panel adyacente, que evita perforar el policarbonato. Un perfil cubrejuntas oculta el conjunto, garantizando un perfecto acabado y la estanqueidad del sistema.

Des clips intermédiaires peuvent être incorporés entre les supports pour améliorer le comportement du système face à des charges élevées, tant d’aspiration que de pression.

Sur les toitures comportant des panneaux HI-CT d’épaisseur supérieure à 30 mm, des cales doivent être installées pour soutenir le lanterneau sur les pannes.

Características

Espesor 30 mm

Ancho útil 1.150 mm

Longitud máxima A medida

Estructura 6 paredes

Color estándar Light opal

Transmisión de la luz 39%

Factor solar 0,46

Protección UV Cara exterior

Dilatación lineal 0,065 mm/m ºC

Aislamiento térmico 1,25 W/m2 ºC

Reacción al fuego B-s1,d0

La entrada TZ-CLIC se publicó primero en Huurre.

Complet

Asmaa Allali — Wed, 16 Oct 2024 07:52:20 +0000

Produit

Lanterneau modulaire en polycarbonate cellulaire, doté d’une grande protection aux rayons UVA, d’une grande durabilité, grande isolation thermique, simple et facile à monter. Conçu pour être modulé avec un panneau HI-CT, d’une largeur utile de 573 mm (montage simple) ou 1.150 mm (montage double)

Téléchargements

Fiche technique – complet

Télécharger

Déclaration de prestations – Complet

Télécharger

Applications

Éclairage naturel dans les toitures isolantes mises en oeuvre avec le panneau HI-CT pour la construction industrielle, résidentielle, commerciale et les installations sportives.

Composants et options de montage

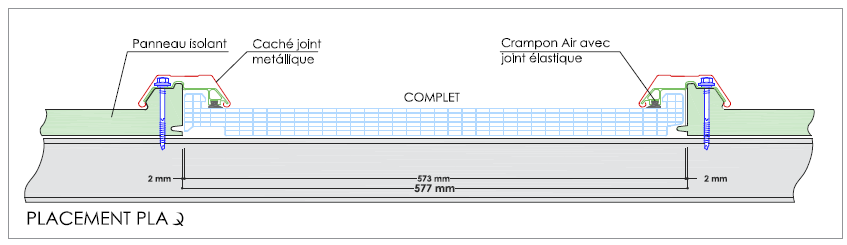

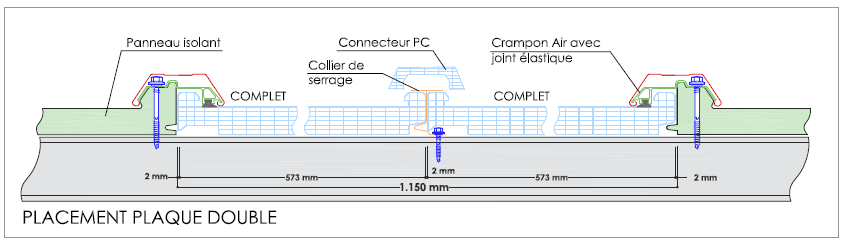

Le kit comprend les lanterneaux de polycarbonate COMPLET, les crampons en aluminium AIR et les profils de joint inférieur nécessaires. En cas de montage à double plaque, les colliers de serrage en aluminium et les couvre-joints en polycarbonate sont fournis.

Características técnicas

Épaisseur 30 mm

Largeur utile du module 573 mm

Longueur du panneau Illimité

Plage de températures de service -40ºC to +120ºC

Isolation acoustique 21 dB

Isolation thermique 1,30 W/m2 K

Classification du feu Euroclase B-s1,d0

Coefficient de dilatation linéale 0,065 mm/mºC (linéaire)

La entrada Complet se publicó primero en Huurre.
