HI-F
Descripción y aplicaciones
Panel sandwich frigorífico de caras metálicas y núcleo aislante rígido, diseñado para aplicaciones que requieran un alto grado de aislamiento: industria agroalimentaria, cámaras frigoríficas, laboratorios, etc. Buen comportamiento ante el fuego, certificado CLASE 1 por FM Approvals (panel HI-PIRM F). La gama de paneles HI-F está disponible con dos núcleos aislantes: PIR (HI-PIR F) y en PIRM (HI-PIRM F). Disponible en diversos espesores de acero, con recubrimientos aptos para el contacto con alimentos y tres acabados: grecado, liso y semiliso. Altas prestaciones mecánicas, certificadas mediante ensayos en laboratorio.
Descargas
Ficha técnica – HI-F
BIM – HI-F-FJ
BIM – HI-F – FS
Certificado marca N – HI-PIRM-F
Certificado marca N – HI-PIR-F
Ficha de montaje – HI-F
Ficha técnica – inserts – HI-F
Plano DWG – HI-F (junta FS)
Plano DWG – HI-F (junta FJ)
Plano PDF – HI-PIR(M) F (FS)
Plano PDF – HI-PIR(M) F (FJ)
Ficha Manipulación de paneles
Ficha mantenimiento de paneles
Ficha descarga de paneles
Accesorios para paneles frigoríficos
Carta de colores
Certificado EPD – HI-F
Comportamiento al fuego
Reacción al fuego acorde a los estándares de FM Approval (solo panel HI-PIRM F): FM 4880 Clase 1* Resistencia al fuego de los paneles de construcción o materiales de acabado interior. FM 4881 Clase 1* Sistemas de paredes exteriores. El programa de ensayos FM 4880 asegura un buen comportamiento ante incendios en fachadas, paredes y techos interiores con paneles HI-PIRM F, de cualquier altura, con las más altas exigencias de protección frente al fuego.
Clasificación de reacción al fuego: EUROCLASE B-s1, d0
Resistencia al fuego EI 60: Con paneles HI-PIR F acorde a norma EN 13501-2:2016 para paneles de espesor superior a 200mm. Ensayado bajo el nombre “HI-PIR F 200mm (EI)”. Consultar condiciones de montaje.
(*) Sujeto a condiciones de montaje y recubrimientos. Consulte con nuestro departamento técnico.
Características técnicas

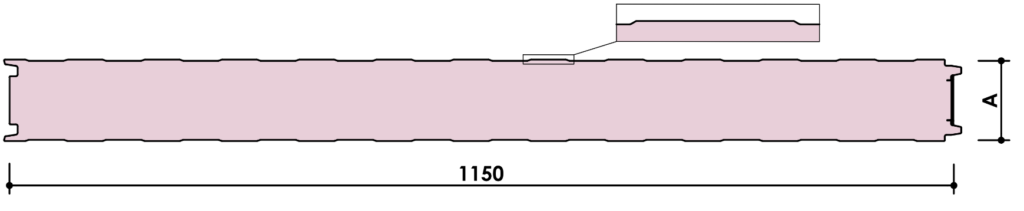

Ancho útil: 1.150 mm (1.120 mm, consultar disponibilidad)
Longitud de fabricación: Estándard 2,0 a 13,5 m | Especial 13,5 a 18,0 m (transporte especial)
Tipo de junta : FJ | FS
Conductividad térmica declarada: 0,022 W/mK (considerando núcleo envejecido)
Espesor núcleo aislante (A): 60 | 80 | 100 | 125 | 150 | 175 | 200 | 230 (mm)

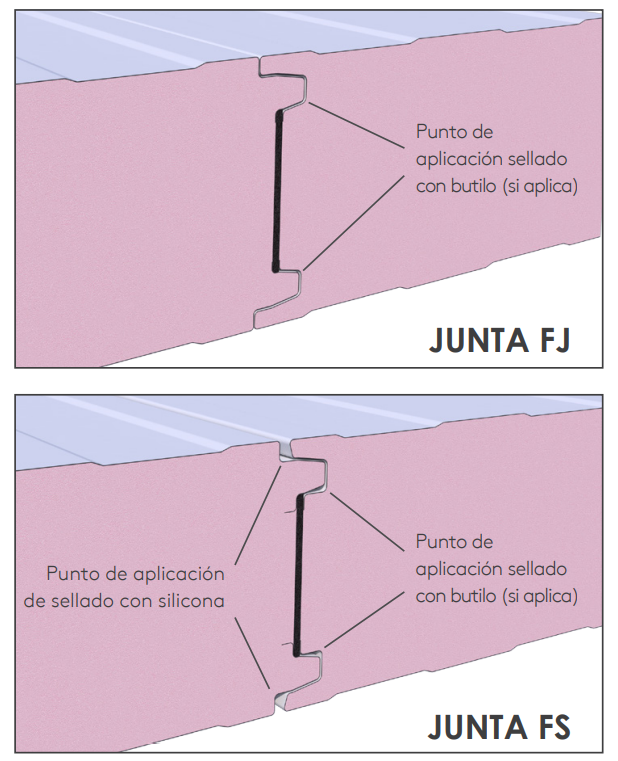

Estanqueidad y tipos de junta
El panel HI-F está disponible con dos tipos de juntas, ambas con doble machihembrado y altas prestaciones de estanqueidad con un montaje sencillo y rápido.
La junta FJ está certificada sin necesidad de sellado adicional de silicona (bajo los parámetros de permeabilidad indicados). Su estanqueidad ha sido acreditada mediante ensayos en laboratorio (acorde a normas EN 14509:2013, EN 12114:2000 y EN 12865:2002).
Permeabilidad al aire: 0,00 m3/h· m2 a 50 Pa. Valores certificados por laboratorio externo acorde a Norma EN 12114:2000.
Permeabilidad al agua: CLASE A* (juntas permeables al agua a presiones superiores a 1.800 Pa). Mejor clasificación según Norma EN 12865:2002, para aplicaciones exigentes con lluvia intensa y fuertes vientos.
(*) Aplica a espesor igual o superior a 80mm.
La junta FS ha sido diseñada para alojar un cordón adicional de sellado por el exterior, puede ejecutarse una vez finalizado el montaje de los paneles. También permite alojar una junta de butilo en el interior, a aplicar en la fase de ensamblaje.
