HI-F 40
Descripción y aplicaciones
Panel sandwich de caras metálicas y núcleo aislante rígido, diseñado para aplicaciones de rehabilitación y trasdosados. Buen comportamiento ante el fuego, certificado por FM Approvals (panel HI-PIRM F40). Conforme a estándar FM 4880 para uso interior. La gama de paneles HI-F40 está disponible con dos núcleos aislantes: PIR (HI-PIR F40) y en PIRM (HI-PIRM F40). Disponible en diversos espesores de acero, recubrimientos y diferentes acabados de perfilado exterior.
Descargas
Ficha técnica – HI-F40
BIM – HI-F40 – DJ
BIM – HI-F40 – DS
Certificado marca N – HI-PIR-F40
Certificado marca N – HI-PIRM-F40
Plano DWG – HI-F40 (junta DJ)
Plano DWG- HI-F40-DS
Plano PDF- HI-PIR(M) F40 (DJ)
Plano PDF- HI-PIR(M) F40(DS)
Ficha Manipulación de paneles
Ficha mantenimiento de paneles
Ficha descarga de paneles
Comportamiento al fuego
Clasificación de reacción al fuego : EUROCLASE B-s1,d0
Reacción al fuego acorde a los estándares de FM Approvals (solo panel HI-PIRM F) : FM 4880 Clase 1* Resistencia al fuego de los paneles de construcción o materiales de acabado interior.. El programa de ensayos FM 4880 asegura un buen comportamiento ante incendios en paredes divisorias y techos interiores con el panel HI-PIRM F40, de cualquier altura, con las más altas exigencias de protección ante el fuego.
Características técnicas
Ancho útil : 1.150 mm (1.120 mm, consultar disponibilidad)
Longitud de fabricación : 2,0 a 13,5 m | 13,5 a 18,0 m (transporte especial)
Tipo de junta : DJ | DS
Conductividad térmica declarada : 0,022 W/mK (considerando núcleo envejecido)
Espesor nominal : 40 (mm)
Estanqueidad y tipos de junta

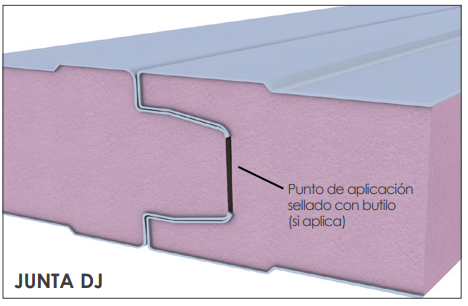

El panel HI-F40 está disponible con dos tipos de juntas, ambas con machihembrado y junta flexible de polietileno de celda cerrada.
Tanto la junta DJ como la DS estan diseñadas para garantizar la mejor estanqueidad con un montaje sencillo y rápido, con la única diferencia que la junta DS está diseñada para alojar un cordón adicional de sellado por el exterior, el cual puede ejecutarse una vez finalizado el montaje de los paneles.
Ambos tipos de junta permiten alojar un sellado con butilo en el interior, a aplicar en la fase de ensamblaje.
